DF型該系列泵系節段式不銹鋼多級離心泵，采用了國家推薦使用的高效節能水力模型，具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點；通過改變泵的材質（或泵過流部分的材質）、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。

DF型泵供輸送溫度為-20℃～105℃，泵過流部件材質為耐腐蝕材質（不銹鋼304,316，雙相不銹鋼、銅等），適用不含固體顆粒，有腐蝕性的液體,如輸送海水、酸性水等有腐蝕性液體的場合。

以上各型泵的進口允許壓力均不超過0.6MPa。

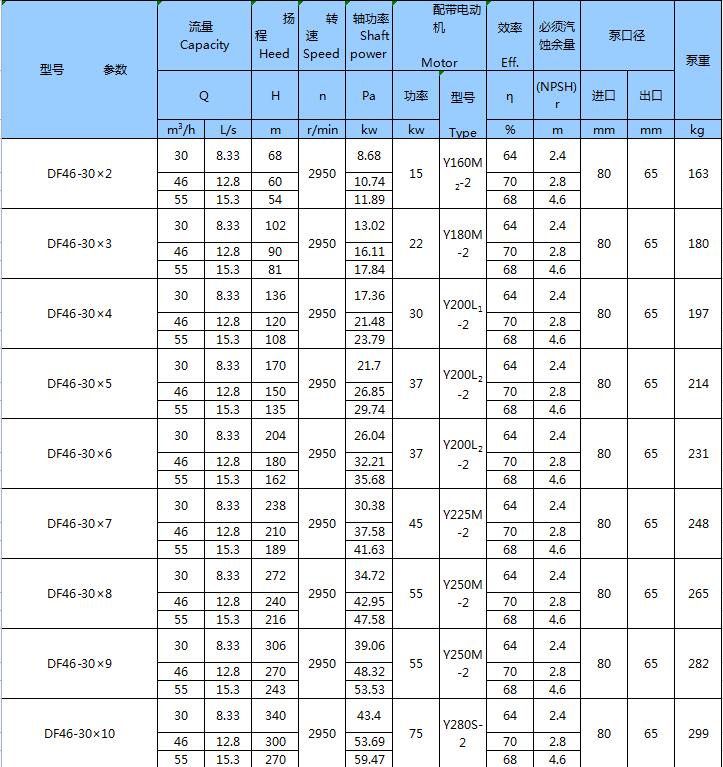

型號意義

     DF46-30×3

      DF —— 多級耐腐蝕離心泵

      46 —— 泵設計點流量為46m3/h

      30 —— 泵單級設計點揚程為30m

      3 —— 泵的級數為3

結構特點

　　該泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。

　　該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。

　　泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。

　　軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。

　　從原電機方向看，泵為順時針方向旋轉。

　　另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

該系列耐磨多級離心泵的安裝

　　本型泵安裝時除滿足要救外，還應注意以下幾點：

　　1、安裝泵的基礎平面應用水平儀找平。基礎水泥凝固后，應檢查底座和地腳螺栓孔是否松動；

　　2、電機、泵和底座組裝后，應檢查泵軸和電機軸的同心度，保證兩軸心線在同一水平線上；

　　3、電機和水泵組裝時，應將泵聯軸器端外拉出，保證泵和電機兩聯軸器端面的軸向間隙值；

　　4、泵只能承受自身內力，不能承受任何外力。泵的吸入管路和壓出管路應有各自的支架，以免將泵壓壞。

　　泵的走動、運行和停機

　　起動

　　1、泵起動前應轉動泵轉子，檢查轉子是否靈活；

　　2、檢查電機轉向是否與泵轉向一致；

　　3、打開泵吸入閥，關閉泵出口管路閘閥及壓力表旋塞，使泵內充滿液體，或用真空系統排除吸入管和泵內空氣；

　　4、檢查泵和電機聯接螺栓的松緊程度和泵周圍的安全情況，使泵處于準備狀態；

　　5、起動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，直到壓力表指針指到所需壓力為止（按出口壓力表讀數控制泵的揚程）。

　　運行

　　1、該系列泵靠泵內平衡機構平衡軸向力，平衡裝置內有平衡液體流出，平衡液體布平衡水管接至進水段，或在平衡室外設計一短管，平衡液體經短管流幾泵外。為保證泵正常運行，平衡水管絕對不允許堵塞；

　　2、在開車和運行過程中，必須注意觀察儀表讀數，軸承發熱、填料漏水和發熱及泵的振動和聲音等是否正常，如發現異常情況，應及時處理；

　　3、軸承溫升變化反映了泵的裝配質量，軸承溫升不向高于環境溫度35℃，軸承的最高溫度不得高75℃；

　　4、泵轉子在運行中存在一定的軸向力游動，軸向竄動應在允許范圍內，應保證電機和水泵兩聯軸器端面間的間隙值；

　　5、泵在運行期間應定期檢查葉輪、密封環、導葉套、軸套、平衡盤等零件的磨損情況，磨損過大時應及時更換。

　　停機

　　1、停機前應先關閉壓力表旋塞，慢慢關閉出口閘閥，待出口閥關閉完畢后再停電機，泵停穩后再關閉泵的吸入閥；

　　2、泵內水放出，如長期停用，應將泵拆卸清洗上油，包裝保管。

1、操作注意事項

A、泵只允許在規定的參數范圍內運轉；

B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱，降低壽命。如果泵是安裝在一個并聯系統中，每臺泵都要在特定的參數下運行以保障泵的流量；

C、泵不能關閉吸入口閥門運行。否則使泵發生干轉，導致泵零件損壞；

D、泵輸送介質不能含有空氣或者氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。

2、泵啟動前檢查

A、啟動泵前，應先盤動轉子，檢查轉子是否靈活；

B、檢查全部螺栓、管路引線的聯接是否緊固和泵周圍的安全情況；

C、檢查全部儀表、閥門及儀器是否正常

D、檢查油環位置、油位計的油位是否正常；

E、檢查電動機的轉向是否與泵的轉向一致。

3、泵的啟動

A、打開泵的吸入閥和水封水管路的閥；

B、關閉泵的出口閘閥、壓力表旋塞；用輸送的液體或抽真空系統排除吸入管和泵體內空氣；泵內無液體時不允許啟動，否則會損壞零件。

C、啟動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，觀察壓力表和開關的指示，按出口壓力表讀數控制泵給定的揚程。

4、泵的運行

A、本型泵靠內平衡機構平衡軸向力，平衡裝置有平衡液體流出，平衡液體由平衡水管接至吸入段或在平衡室外設置一短管，平衡液體經短管流向泵外，為保證泵正常運行，平衡水管絕對不允許堵塞；

B、本型泵滾動軸承均無冷卻裝置，軸承溫升變化反應了泵的裝配質量，軸承溫升不得高于環境溫度35攝氏度，最高溫度不應高于75攝氏度；

C、本型泵轉子在運行中存在一定的軸向游動，應保證電機和水泵兩聯軸器端面間的間隙值；

D、泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況，磨損量過大時應及時更換。此外，監測泵的流量、揚程、溫度及潤滑情況；泵在發生故障時，應停泵，且參考故障排除表進行維修。

 5、泵的停車

停車前應先關壓力表旋塞，慢慢關閉出口閘閥，待出口閥門關閉完畢后再停電機，當泵停穩后在關閉泵的吸入閥。

6、泵的維修

為了保持泵高效穩定的工作狀態，泵必須經常維修，維修的項目和每次維修的間隔時間取決泵的工作條件和泵的運行狀況。定期檢查泵的性能（如流揚程、振動等）而且要做記錄，按這些記錄數據去分析泵是否正常工作，是否需要維修或者確定要修的哪一部位。在一般條件下，如果堅持精密的測試記錄定期的總結記錄，那么，每隔幾個月就可以得到泵是否需要維修的可靠資料。除在規定時間對泵監測外，下面的維護是經常的；

A、檢查泵底座、泵、電機是否緊固，如果松動會引起泵的振動；

B、檢查儀表、引線的狀況，檢查管路是否泄露或松動，或其他形式的損壞。如果需要應立即檢修；

C、填料壓蓋不能壓的過緊，否則會影響填料壽命；

D、軸承潤滑油每工作1000小時更換一次。
